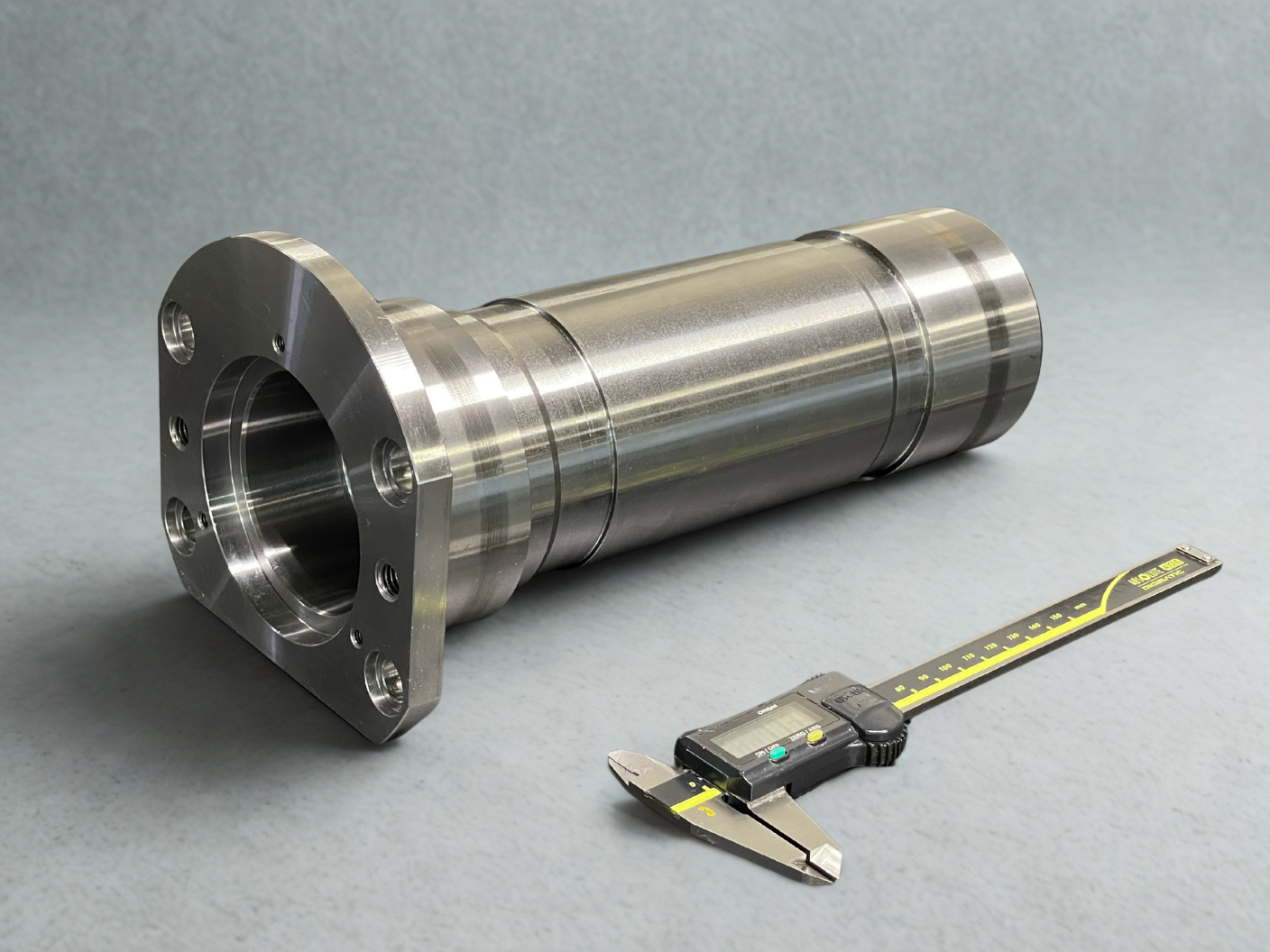

Bei der Herstellung dieses komplexen Teils wurde größter Wert auf sehr präzise Maß- und Geometrietoleranzen gelegt.
Produktionsverfahren:
Wir beginnen mit einer gewalzten Stange mit einem Durchmesser von 150 mm aus Baustahl 11523, die auf unsere Goodway GA3300 CNC-Drehmaschine kommt, wo das Teil seine Grundform erhält. Danach kommt unser 5-Achsen-Bearbeitungszentrum DMU 60, das alle Fräsarbeiten und Bohrungen ausführt und die Sättel für das Endschleifen vorbereitet.
Und im Schleifen liegt die eigentliche Magie! Die Außendurchmesser werden mit einer Toleranz von m6 auf 95 mm und die Innendurchmesser auf 68+0,01 mm geschliffen. Das Teil ist nicht nur hinsichtlich seiner Maßtoleranzen sehr anspruchsvoll, sondern auch hinsichtlich seiner geometrischen Toleranzen. Die Elemente zwischen ihnen müssen nämlich eine geometrische Toleranz des Rundlaufs von nur 0,02 mm einhalten! Das ist eine Präzision, die dünner ist als ein menschliches Haar!
Wir sind GENICZECH-M, ein Maschinenbauunternehmen mit Sitz in Zlín.
Wir fertigen Präzisionsdrehteile nach Kundenunterlagen. Wir montieren Baugruppen und Maschinen. Wir sorgen für die Oberflächen- und Wärmebehandlung und den Transport in die ganze Welt.
Unsere Auftragsproduktion richtet sich vor allem auf Verpackungsmaschinen für die Pharma- oder Lebensmittelindustrie, aber auch auf Werkzeugmaschinen, Druck- oder Papiermaschinen. Die Produktion für die Luft- und Raumfahrt oder die Elektroindustrie ist keine Ausnahme.
